Снятие модуля педали «газа» Lada Granta

Инструменты:

Детали и расходники:

Примечание:

Модуль педали «газа» снимайте для замены при выходе из строя датчиков положения педали.

Размещение модуля педали акселератора в салоне Лада Гранта (ВАЗ 2190)

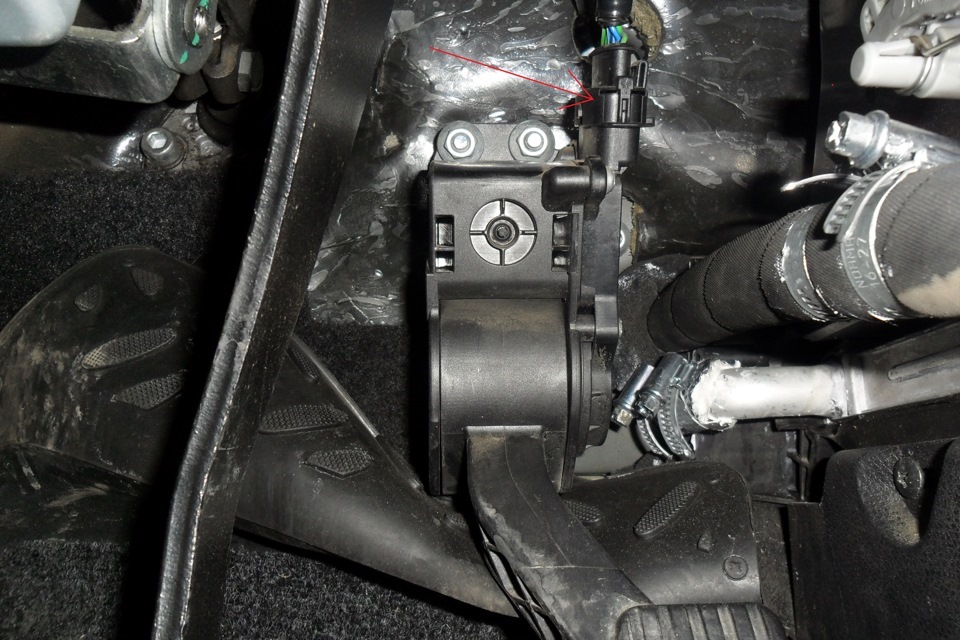

Расположение модуля педали «газа» в салоне автомобиля.

1. Нажав на фиксатор колодки жгута проводов, отсоедините колодку от разъема модуля.

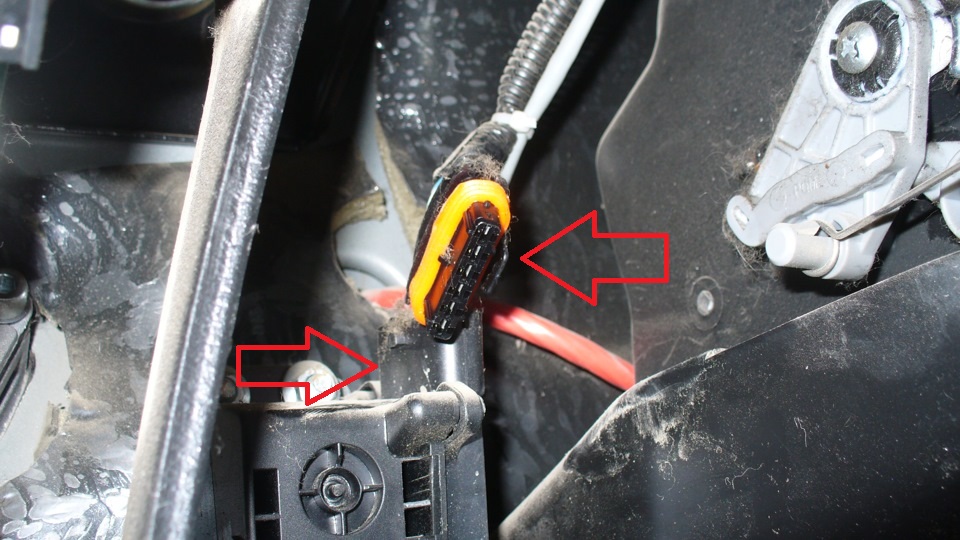

Размещение колодки жгута проводов модуля педали газа Лада Гранта (ВАЗ 2190)

Отсоединена колодка жгута проводов от разъема модуля педали газа Лада Гранта (ВАЗ 2190)

2. Ключом на 10 мм отверните три гайки крепления модуля педали «газа» к кронштейну щитка передка, и снимите модуль со шпилек кронштейна.

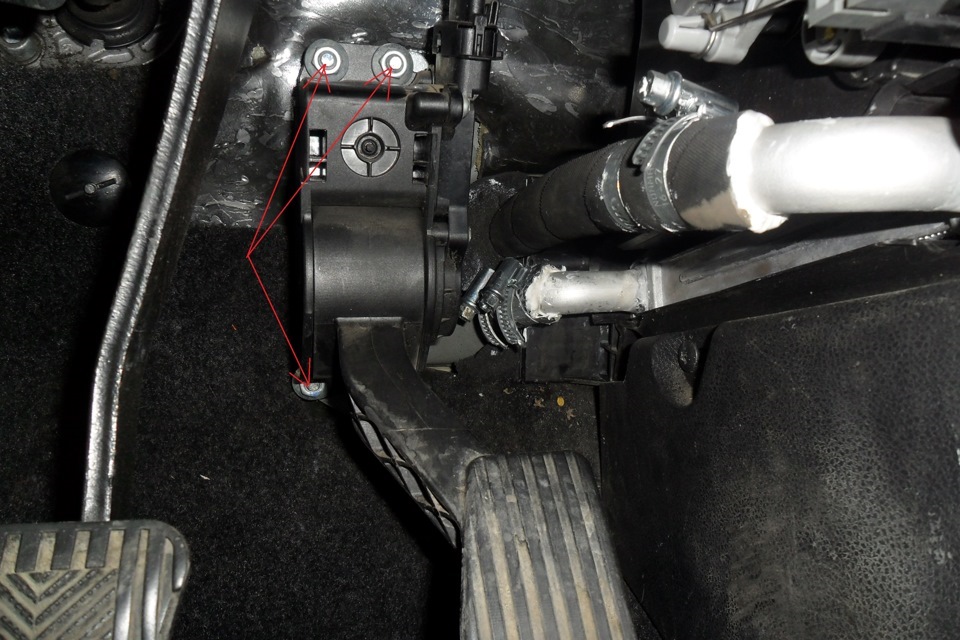

Размещение гаек крепления модуля педали газа к щитку передка салона Лада Гранта (ВАЗ 2190)

Снятый модуль педали газа Лада Гранта (ВАЗ 2190)

3. Установите модуль педали «газа» в порядке, обратном снятию.

В статье не хватает:

Источник: carpedia.club
