Снятие педали сцепления Toyota Camry 2001

Инструменты:

Гаечный ключ рожковый 10 мм
Гаечный ключ рожковый 12 мм
Гаечный ключ рожковый 14 мм
Отвертка крестовая средняя
Отвертка плоская малая

1. Снимите панель отделки комбинации приборов.

Отвертка крестовая средняя

Снятие приборной панели Toyota Camry

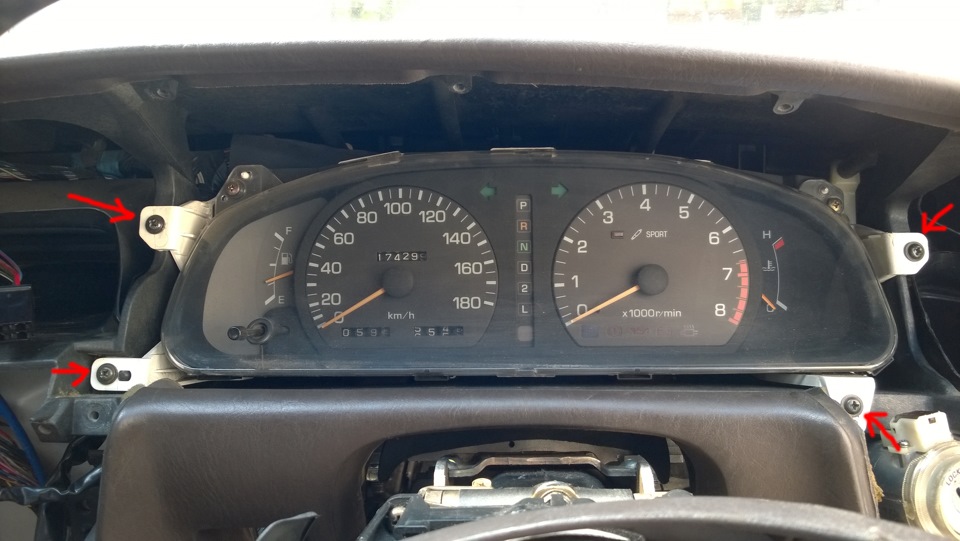

2. Снимите блок комбинации приборов и верхнюю часть приборной панели.

Блок комбинации приборов Toyota Camry

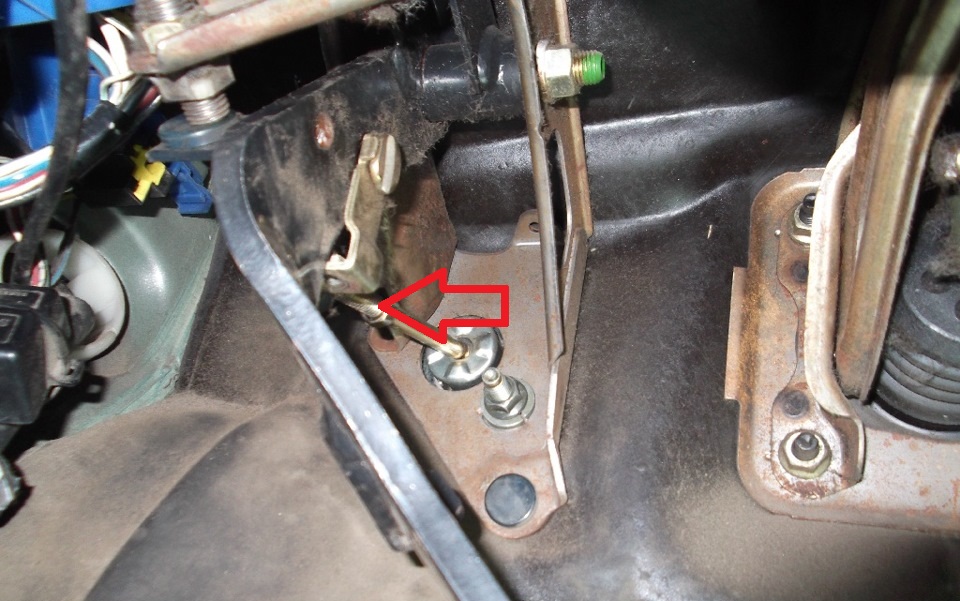

3. Снимите вилку толкателя главного цилиндра сцепления со штифтом.

Вилка толкателя главного цилиндра сцепления Toyota Camry

4. Снимите зажим и выньте штифт из отверстия.

5. Снимите педаль сцепления. Для этого отсоедините разъем выключателя сцепления. Отверните болт и две гайки, снимите педаль сцепления в сборе с кронштейном.

Педаль сцепления Toyota Camry

6. Снимите пружину сжатия сервомеханизма. Для этого, используя отвертку, снимите E-образное кольцо, после чего снимите пружину сжатия.

Пружина сжатия сервомеханизма Toyota Camry
