Регулировка положения крышки багажника Toyota Camry

Рис. 8.22. Допуски величины зазоров крышки багажника

Осмотрите крышку багажника и проверьте, чтобы величина зазоров проемов крышки находилась в пределах допусков, обозначенных на рисунке 8.22.

Если величина зазоров отличается от указанной, отрегулируйте положение крышки багажника.

Отсоедините 11 пистонов и снимите облицовку крышки багажника.

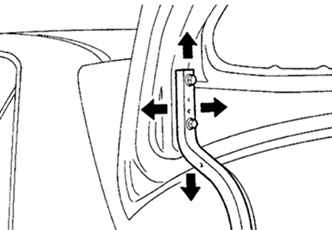

Рис. 8.23. Регулировка положения крышки багажника

Для регулировки в продольном и поперечном направлениях ослабьте болты крепления рычагов крышки багажника (рис. 8.23).
